401型小包薄膜包装机安装及机械传动

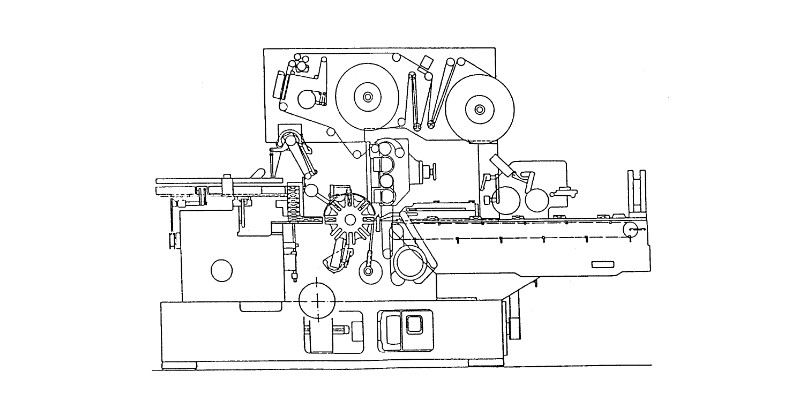

(一)401型小包薄膜包装机安装调整   以802自动储烟柜输出轨的高度为基准来调校401型小包薄膜包装机的输人轨高度，并通过卡槽与储烟柜的排出导轨臂连接起来，此时应注意保证401输入轨的高度和802输出轨的高度等高，以避免当卡槽卡人时储烟柜的排出导轨臂在受力后产生变形，以350型硬盒包装机为基准，调校401型小包薄膜包装机和其平行。并通过防震垫上的千斤螺钉调整其水平，在如图位置用水平仪检查。然后用4颗联接螺钉将401型小包薄膜包装机和802自动储烟柜连接起来。

注意:机器支撑在4块防震垫上，各防震垫的负荷应均匀，以防机体变形。要在机体上尽可能多的点上检查水平。

(二)机械传动   401型小包薄膜包装机由立励磁的直流分路绕线式电机提供驱动力。主电机 (2)通过定时皮带 (3)带动主传动轴 (1)，主传动轴 (1)将动力分配成5路。     主传动轴上的齿轮系 (10)传动轴 (15)，轴 (15)通过伞齿轮体 (12)带动定时皮带 (11)。定时皮带 (11)驱动分离轮 (13)和传送轮 (14)2路 ，主传动轴上的锥齿轮副 (8)带动偏心圆盘 (16)和连杆 (17)，拖动行走架 (18)和输人推送器 (19)作往复直线运动。
