蜜九包装机红外光监控系统

2014-7-5 9:53:31 []

蜜九包装机融裹包机械、充填机械和封口机械为一体，以中药厂广泛使用的蜡纸、蜡管为包装材料，自动完成对5—9g蜜九的包纸、装完和扣盖。

1.自动蜜丸包装机包装工艺

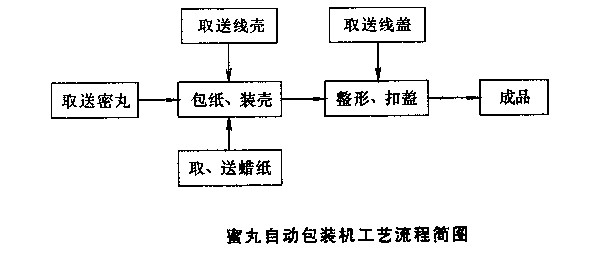

蜜丸包装机自动包装大留九密进行32种工艺操作及辅助操作，如取纸、送纸、接纸等。其工艺流程简图如图所示。从输纸器、输丸器、输壳器取出的蜡纸、蜜九、纸壳均被送进包装器中进行包纸、装壳。装有蜜九的纸壳被排出包装器后进入扣盖器，与从输盖器进入扣盖器中的纸盖在扣盖器中被整形、扣合，扣合好的成品排出机外。

2 红外光控器在蜜丸包装机上的作用：
红外光控制在蜜九包装机上有以下用途。
（1）包装器无蜡纸时自动监控，
（2）输九器无蜜九时自动监控；
（3）输壳器无纸壳时自动监控；
（4）输盖器无纸盖时自动监控；
（5）包装器未接到蜜九(跑九)时自动监控；
（6）残损纸益挤住扣盖压盘(挤盖)时自动监控。

3.蜜丸包装机的工作原理
当蜡纸、蜜九、纸完及纸盖均放置到各自的部位后，各监视部位的投光器、受光器构成的监视光路被遮挡，亮通式红外光控器的驱动电路断开，其常闭触点闭合，控制电路处于准备就绪状态。蜜丸包装机正常运转后各监视光路均保持连续被遮挡状态。
运转中，在输九器、包装器、输壳器、输盖器、包装器及扣盖器中瞬间出现无九、无纸、无壳、无盖、跑九、挤盖等工况时，相应部位的监视光路瞬间畅通。投光器中的砷化稼发光管发出的红外线射束通过机器上的相应控光7L照射到受光器上，受光器中的光敏三极管将红外线脉冲信号转为电脉冲信号，经放大器放大后驱动常闭触点x1断开，使接触器x2的线圈失电，衔铁释放，电机停止运转，从而实现各工况下的自动控制。

蜜九自动包装机电气控制电路中采用了红外线光电控制器，可靠地实现了对无纸、无九、无壳、无盖、跑九、挤盖等工况的自动控制。其监控是在非接触状况下进行的，对蜜九自动包装的各个动作的进行无任何影响。与采用其他形式的监控相比，红外线光电控制器具有体积小、布局灵活、寿命长、功耗低、精度高、响应速度快和抗光、电磁干扰性能好等优点，而且能根据不同物体的光亮度、颜色等方便地进行灵敏度调整，对蜜九车间的照明光源等无特殊要求。

中药大空九的包装受蜜九、蜡纸、纸壳，以及纸盖本身软、粘、轻、小、光等不利于自动包装的特点限制，使其实现机械化包装的难度较大。通过选择红外光控器作为自动监控装置，以及对机器结构和电气控制的精心设计和反复试验，使其自动包装得以实现。经中药厂使用证明，本电路设计合理，由红外光控器构成的监控装置工作安全可靠、检修方便、自动化程度较高。保证了包装出的产品中不出现无九、裸九等情况，对运转中瞬间可能出现的无纸、天九等工况均实现丁白动监控。
